Эксклюзивный взгляд на оригинальный прототип iPhone

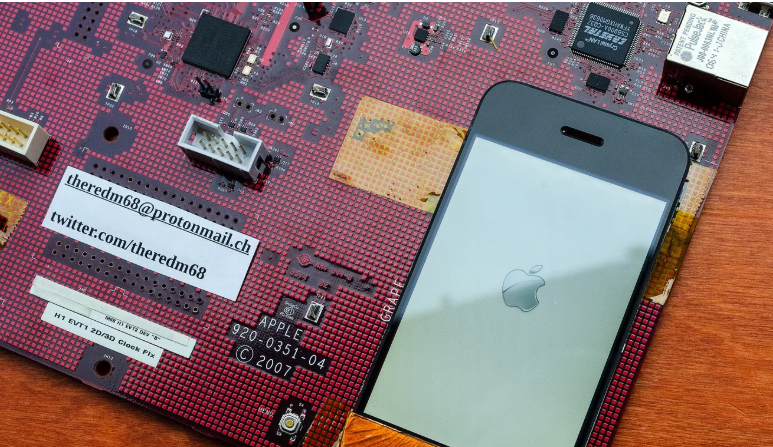

За первые два с половиной года Apple в тайне разработала iPhone и для многих внутри компании устройство было известно только под кодовыми именами «M68» и «Purple 2». Apple стремилась удивить всех своим iPhone, а это означало, что многие инженеры, работающие над оригинальным телефоном, даже не знали, как он будет выглядеть в конечном итоге. Чтобы достичь такого уровня секретности, Apple создала специальные платы для разработки прототипов, которые содержали почти все части iPhone, распределенные на большой печатной плате. Verge получил эксклюзивный доступ к оригинальной плате-прототипу iPhone M68 с 2006 по 2007 год, благодаря Red M Sixty, источнику, который попросил остаться анонимным. Впервые эта плата была представлена ​​публично, и она дает редкий исторический взгляд на важную часть истории компьютеров, показывая, как Apple разработала оригинальный iPhone. Об этом сообщает Информатор Tech, ссылаясь на The Verge. На первый взгляд красная прототипная плата iPhone M68 выглядит как материнская плата, которую вы нашли в ПК более 10 лет назад. Они примерно одинакового размера, но компоненты немного отличаются. Apple разработала эту конкретную плату, образец инженерного тестирования (EVT), для инженеров, работающих в основном над программным обеспечением и радиоприемниками оригинального iPhone. Эти разработчики не будут знать окончательную форму iPhone, и иногда эти платы даже поставляются без экрана, который вы увидите на эксклюзивных фотографиях. Apple использует только красные печатные платы для своего прототипа iPhone, предпочитая синий, зеленый и другие цвета для производственных единиц. Несмотря на то, что нет гигантского вентилятора для охлаждения процессора или блоков памяти, прототип имеет некоторые сходные компоненты со старым оборудованием ПК. В верхней части находится разъем, который использовался для тестирования аксессуаров для iPod, поскольку в iPhone также использовался 30-контактный разъем Apple, и даже для подключения имеется порт локальной сети. Два разъема Mini USB по бокам платы, которые использовались инженерами для доступа к основному процессору приложений iPhone и радио (основной полосе). Инженеры Apple могли использовать эти порты Mini USB для кодирования устройства, даже не видя экрана. Большинство инженеров, работающих с такой платой, отвечали за перенос основной операционной системы Apple от Darwin на iPhone. Darwin - это операционная система на основе Unix, которая содержит основной набор компонентов, помогающих работать с macOS, iOS, watchOS, tvOS и audioOS. Apple назвала разработчиков, которые работали с Дарвином, «инженерами базовой ОС». Работа общей схемы прототипа Разбор схемы прототипа первых iPhone Они отвечали за ядро, файловые системы, драйверы устройств, архитектуры процессоров и множество других важных низкоуровневых платформ. Эти инженеры позаботились о том, чтобы все очень важное оборудование и возможности подключения работали безупречно. Остальная часть платы прототипа iPhone очень отличается от обычного ПК. Вверху вы увидите слот для SIM-карты, а рядом есть две антенны для подключения Wi-Fi и Bluetooth. Они подключаются к основной плате ввода/вывода радио, которая выглядит так же, как и в последнем оригинальном iPhone. Эта радиоплата включает в себя микросхемы Intel, Infineon, CSR, Marvell и Skyworks, показывающие, сколько компаний Apple было партнером для поставки оригинального iPhone. Справа от радиоплаты вы увидите порт RJ11, который является тем же разъемом, который используется обычными стационарными телефонами. Apple использовала это, чтобы инженеры могли подключить обычную телефонную гарнитуру к этой плате для разработки iPhone и тестировать голосовые звонки. Возможно, в эти дни вы сможете принимать вызовы на своем запястье с помощью Apple Watch, но представьте, как приятно было совершать вызовы с опытной платы для разработки iPhone еще в 2006 году. Прототип iPhone в работе В центре этой прототипной платы находится сердце iPhone: процессор приложений Apple. Определенная как часть Samsung K4X1G153PC, Apple использовала память Samsung, сложенную с процессором ARM 620 МГц (ARM1176JZF), для запуска операционной системы iPhone. Это метод упаковки на интегральных схемах, известный как пакет на упаковке (PoP), где ЦП упакован снизу, а память - сверху. Apple связывает это с 4 ГБ картой Samsung NAND (K9HBG08U1M) для хранения ОС. Зеленый модуль хранения NAND легко снимается разработчиками, что позволяет им быстро тестировать различные версии и изменения операционной системы, просто подключив новую карту. Ключевые части схемы в увеличенном масштабе В другом месте на этой плате вы увидите множество белых разъемов со штырьками. Меньшие из них - JTAG-разъемы, используемые для отладки низкого уровня. Инженеры могут подключаться к ним для мониторинга различных сигналов и напряжений, что позволяет разработчикам тестировать ключевые изменения программного обеспечения iPhone и следить за тем, чтобы они не оказывали негативного влияния на оборудование. Существуют также различные DIP-переключатели для маршрутизации сигналов отладки вокруг различных частей платы для дальнейшего тестирования. Если инженер из Apple получил подобную плату для разработки без экрана, компонентное видео и разъемы RCA на боковой стороне платы можно использовать для подключения к дисплею. Инженеры также могут проверить подключение наушников благодаря боковым стереовыходным портам. Даже основная камера iPhone установлена ​​на плате для тестирования, и для тестирования батареи осталось огромное пространство. Если инженеры не подключили батарею, разъем постоянного тока в верхней части можно использовать для внешнего питания. Из этой доски разработки для iPhone ясно, что Apple думала обо всем для инженеров в течение нескольких месяцев, предшествующих представлению iPhone. Подобные платы использовались бы в 2006 году и в течение всего 2007 года в преддверии запуска оригинального iPhone 29 июня. В наши дни Apple больше не использует такие большие платы для своего iPhone. Компания перешла к меньшим платам для iPhone 4 с большими и громоздкими защитными экранами на некоторых более поздних моделях iPhone. Это позволяет разработчикам iPhone работать с окончательной формой оборудования в чехле, пока дизайн держится в секрете. Ряд других производителей телефонов также используют подобные гигантские чехлы на последних этапах разработки, чтобы держать все в секрете. Этот ранний прототип является отличным напоминанием об огромной работе и секретности, которые пошли на создание устройства, которое миллионы людей теперь носят в своих карманах каждый день. Редко можно увидеть такие ранние примеры аппаратного обеспечения, как iPhone, особенно спустя 10 лет после его разработки. Ранее мы сообщали о том, что Netflix не будет предоставлять свой контент в грядущем сервисе Apple. Также писали про то, что Apple выпустили два новых iPad — iPad Air и iPad mini.
